Hinweis: Zuerst die eine Befestigungsschraube (O) herausschrauben und dann erst alle Schrauben nur ansetzten, dann anziehen. Tragerahmen (links und rechts) und Leuchtbalkenteile (links und rechts) wie auf Bild 1 auf das Tragemodul aufleben.

POS. 1 C-Profil (N) von oben auf den Tragerahmen legen und mit 2 Schrauben (K) mit Tragemodul verschrauben.

Pos. 2 Ein C-Profil (N) von oben, ein C-Profil (N) von unten mit 2 Schrauben (K) und 2 Stoppmuttern (L) befestigen.

Leuchtbalken in das Tragemodul einschieben

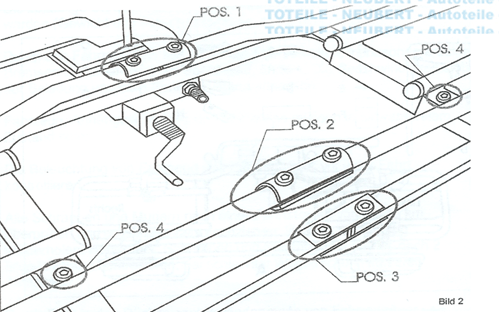

POS. 3 Das U-Profil (M) wie auf Bild 2 von innen nach außen über den Leuchtbalken schieben und mit 2 Schrauben (K) und 2 Stoppmuttern (L) befestigen.

POS. 4 2 Linsenschrauben M8 x 16 eindrehen.
Die Leuchtbalken (links u. rechts) müssen bei der Befestigung unbedingt glatt auf dem Tragemodul aufliegen.

Montage des Tragerahmens
